    External Gear Pumps

    • Home
    • Products
    • External Gear Pumps
    • External Gear Pump, Group 4

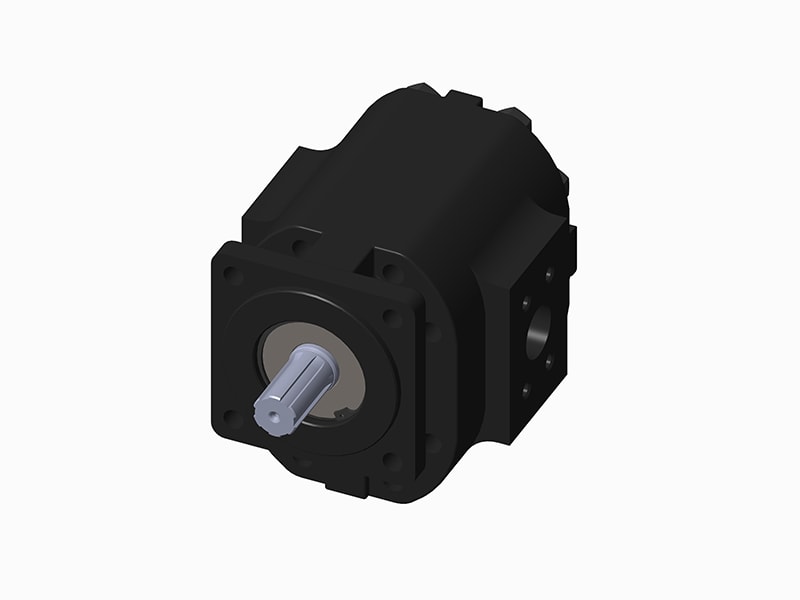

    External Gear Pump, Group 4 (20~100cm³/rev.)

    Hydraulic pumps
    External Gear Pump, Group 4
    Technical Information
    • Displacement: 20~100cm³/rev.
    • Rotation direction: clockwise (D), counter-clockwise(S), reversible (R)
    • Min. speed: 600r/min
    • Max. speed: 2500r/min
    • Peak pressure: 270~315bar
    Performance Curve Table
    Served Industry
    • Construction Machinery
    Request a Quote
    • Technical Parameters
    • Ordering Code Rules
    • Performance Curves

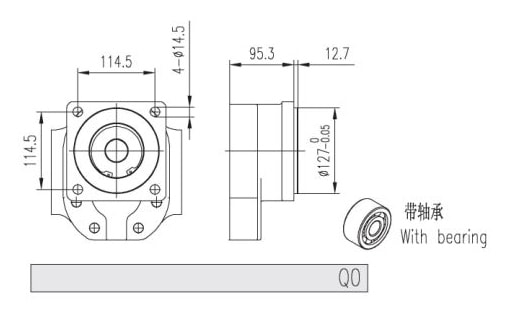

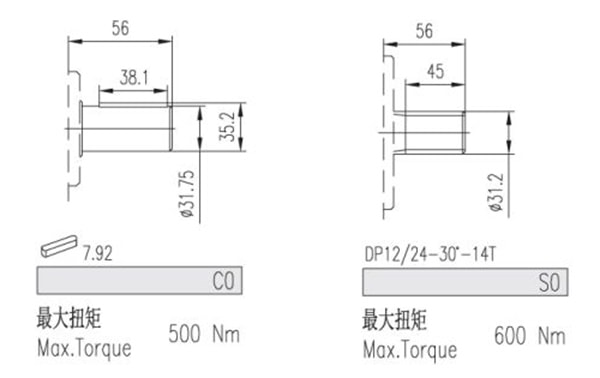

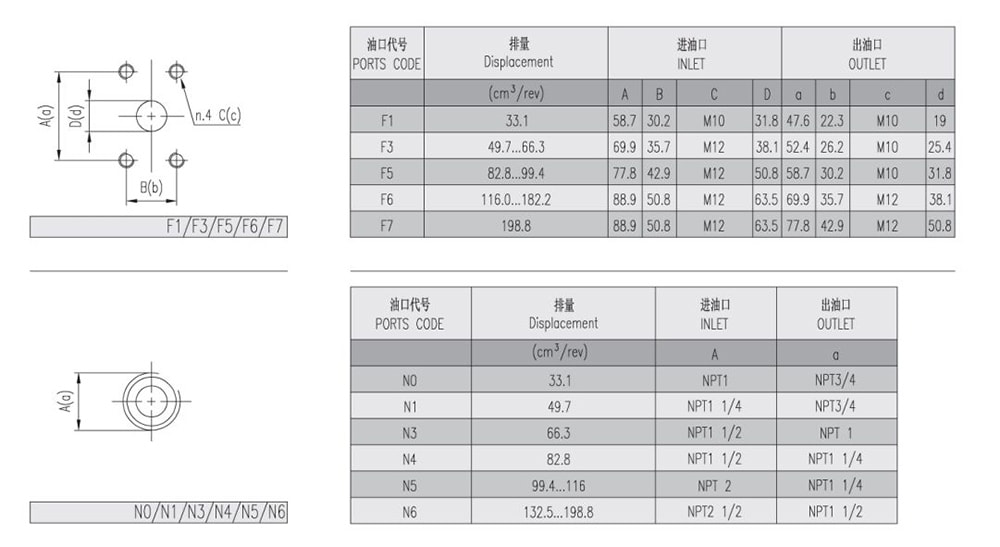

    • Standard Dimensions
    Group 4 External Gear Pump Technical Parameter
    Displacement Suction absolute pressure Max. continuous pressure Max. intermittent pressure Max. peak pressure Min. speed Max. speed Volumetric efficiency
    V Pe P1 P2 P3 nmin nmax ηv
    cm3/rev bar r/min %
    20 0.7...3 270 290 315 500 2500 ≥91
    25
    32
    40
    45 ≥92
    50
    56
    63
    70 ≥93
    80
    90
    95 ≥95
    100

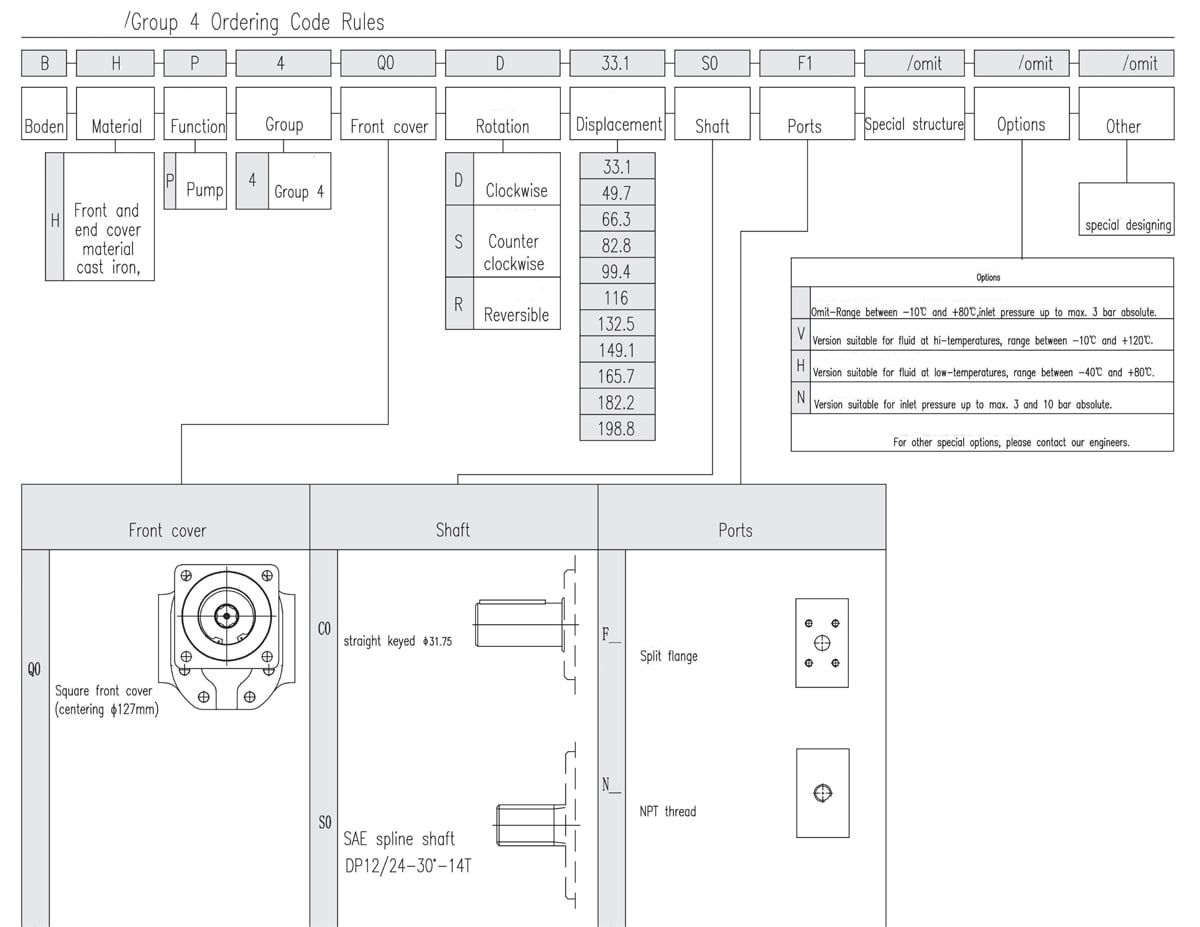

    Group 4 External Gear Pump Ordering Code Rules
    PDF download
    Group 4 External Gear Pump Ordering Code Rules
    External Gear Pump, Group 4
    External Gear Pump, Group 4
    External Gear Pump, Group 4
    PDF Download
    Group 4 External Gear Pump Ordering Code Rules
    External Gear Pump, Group 4
    External Gear Pump, Group 4
    Inquiry
    Displacement Max. pressure Max. speed Min. speed Weight Dimensions Oil port code Inlet Outlet
    P1 P2 P3 M L D d
    cm³/rev bar bar bar r/min r/min kg mm mm
    20 270 290 315 2500 600 21 175 124 L0 G3/4 G3/4
    25 270 290 315 2500 600 21.6 177 125 L0 G3/4 G3/4
    32 270 290 315 2500 600 22.3 181 127 L0 G3/4 G3/4
    40 270 290 315 2500 600 23 187 129 L1 G1 G1
    45 270 290 315 2500 600 23.6 190 130 L1 G1 G1
    50 270 290 315 2500 600 24.4 193 131.5 L1 G1 G1
    56 270 290 315 2500 600 25.2 196.5 133 L1 G1 G1
    63 270 290 315 2500 600 26 200 134.7 L1 G1 G1
    70 270 290 315 2500 600 26.4 205 136.5 L2 G11/2 G11/2
    80 270 290 315 2500 600 27.4 210 139 L2 G11/2 G11/2
    90 270 290 315 2500 600 28.4 212.5 141.5 L2 G11/2 G11/2
    95 270 290 315 2500 600 29.4 217 143.3 L2 G11/2 G11/2
    100 270 290 315 2500 600 30.5 227 149 L2 G11/2 G11/2
    External Gear Pump, Group 4
    External Gear Pump, Group 4
    Inquiry
    Displacement Max. pressure Max. speed Min. speed Weight Dimensions Oil port code Inlet Outlet
    P1 P2 P3 M L D d
    cm³/rev bar bar bar r/min r/min kg mm mm
    20 270 290 315 2500 600 21 175 124 L0 G3/4 G3/4
    25 270 290 315 2500 600 21.6 177 125 L0 G3/4 G3/4
    32 270 290 315 2500 600 22.3 181 127 L0 G3/4 G3/4
    40 270 290 315 2500 600 23 187 129 L1 G1 G1
    45 270 290 315 2500 600 23.6 190 130 L1 G1 G1
    50 270 290 315 2500 600 24.4 193 131.5 L1 G1 G1
    56 270 290 315 2500 600 25.2 196.5 133 L1 G1 G1
    63 270 290 315 2500 600 26 200 134.7 L1 G1 G1
    70 270 290 315 2500 600 26.4 205 136.5 L2 G11/2 G11/2
    80 270 290 315 2500 600 27.4 210 139 L2 G11/2 G11/2
    90 270 290 315 2500 600 28.4 212.5 141.5 L2 G11/2 G11/2
    95 270 290 315 2500 600 29.4 217 143.3 L2 G11/2 G11/2
    100 270 290 315 2500 600 30.5 227 149 L2 G11/2 G11/2
    External Gear Pump, Group 4
    Inquiry
    Displacement Max. pressure Max. speed Min. speed Weight Dimensions Oil port code Inlet Outlet
    P1 P2 P3 M L A B C D a b c d
    cm³/rev bar bar bar r/min r/min kg mm mm
    20 270 290 315 2500 600 21 173 113 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
    25 270 290 315 2500 600 21.6 175 117 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
    32 270 290 315 2500 600 22.3 177 121 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
    40 270 290 315 2500 600 23 181 125 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
    45 270 290 315 2500 600 23.6 182 127 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
    50 270 290 315 2500 600 24.4 186 122.5 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
    56 270 290 315 2500 600 25.2 189 125.5 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
    63 270 290 315 2500 600 26 192 129 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
    70 270 290 315 2500 600 26.4 195.8 128 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
    80 270 290 315 2500 600 27.4 200.8 133 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
    90 270 290 315 2500 600 28.4 205.8 137 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
    95 270 290 315 2500 600 29.4 208.3 139.5 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
    100 270 290 315 2500 600 30.5 212.8 144 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
